酸霧吸收塔
作者：管理員發(fā)布于：2017-03-30 瀏覽次數：
酸氣塔酸霧凈化塔適用于在常溫下對鹽酸霧、硫化霧、氯化氫、氟化氫、硫化氫、氰化氫、堿蒸氣、鉻酸霧等酸性氣體的凈化處理。采用玻璃鋼和聚氯乙烯材料分段制作。塔體外表面采用耐水、耐老化膠衣樹脂作防老化面層，膠衣層厚不小于0.5mm。在強度與內外表面間采用無堿無蠟無捻的方格細布作為耐老化的渡層，其樹脂含量不低于75%，層數按大型及技術標準要求敷設樹脂含量達60--70%，使塔體強度絕對可靠。
工作原理：
玻璃鋼酸性氣體吸收塔，塔內氣體由風機送入，氣體由下向上。吸收液由耐酸泵打入塔頂通過布液裝置均勻向下噴淋。形成逆流吸收，中合后的氣體經塔內除霧段后，經煙筒排入大氣，不同的酸性氣體采用不同的吸收液體吸收。采用氫氧化鈉溶液作吸收中和液，當溶液濃度2--6%時凈化鹽酸酸霧效率可達98%以上；凈化硫酸酸霧效率可達97%以上；凈化硝酸酸霧效率可達90%以上。 采用次氯酸鈉溶液作吸收中和液凈化含氰廢氣效率達95%以上。

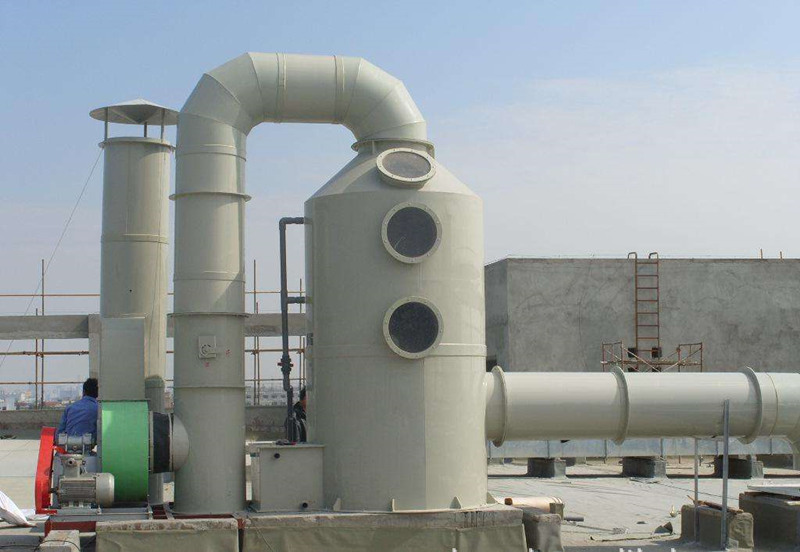

本凈化塔由圓形塔體，用法蘭分段聯接而成。具體結構由貯液箱、進風段、兩級噴淋段、旋流板、出風錐帽等組成。該塔特點是：強度高，結構簡單，制作方便，占地面積小，拆裝、搬運方便，凈化效率高。噴淋形式采用雙層填料，兩級噴淋，使氣液充分接觸，提高凈化效率。本塔配用一臺玻璃鋼離心通風機和塑料水泵或不銹鋼水泵即可。當處理風量在10000立方米以上時，采用二臺水泵就能達到設計要求。
凈化塔主體：
（1）復合玻璃鋼貯液箱、加液管，在吸液管上加有濾液裝置，進風段采用復合玻璃鋼制作。
（2）第一、二級噴液段均采用一排Y-1型尼龍噴嘴，保爾環(huán)濾料和有機玻璃檢視孔。
（3）有效擋水段設有旋流板嗇擋水的效果。
（4） 玻璃鋼風帽蓋。
（5） F4-72型玻璃鋼離心通風機
（6）塑料水泵或不銹鋼離心泵。
（7）其它配件如塑料管件閥門、固定支架、檢修爬梯和進風管道等，用戶可在訂貨時定制。
凈化順序過程原理：
（1）吸風罩--進風管道--風機（或進風段）--進風段第一段濾料層（第一級中和反應段）--第二級濾料層（第二級中和反應段）旋流板--出風帽蓋--排風管（或吸入段風機）
（2）工作原理：本裝置采用氫氧化鈉溶液為吸收中和液來凈化酸霧廢氣。氣體由離心通風機壓入或吸入進風段，再向上流動，至第一濾料層，與第一級噴咀噴出的中和液接觸反應。吸收后的廢氣繼續(xù)向上流動至第二濾料層，與第二級噴咀噴出的中和液接觸，再次發(fā)生中和反應，然后通過旋流板，由風帽和排風管或風機排入大氣中。
